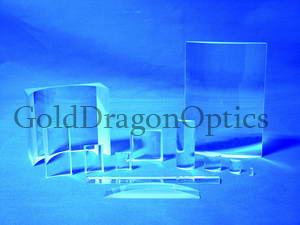

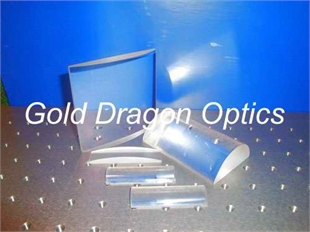

金龙CYLPCXJGS1石英平凸柱面镜

石英平凸柱面镜能把一个发光点发的光变成一条线，通过两个平凸透镜彼此垂直或是相交方向放置，就能产生面光，总的焦距就是各焦距的和。与球面透镜相比，柱面透镜的制造难度更高。我们会合理选择材料(纹理，气泡，杂质，均匀性)，注意影响散乱的因素(划伤，凹痕，光泽)，高质量研磨。

石英平凸柱面镜从紫外到近红外（200-2000nm）具有优异的透过率。紫外熔石英是制备高质量光学元件***常用的光学玻璃。石英平凸柱面镜只在一个方向聚焦而另一个方向没有聚焦功能，和平凸透镜的外形尺寸相似，但是仅仅限于在一个剖面上类似球面镜。为了***小化球差，当将准直光束会聚成一条线时，应将平行光入射到柱面镜的曲面上。

尺寸公差 Dimension Tolerance (mm)+0.0/-0.1

通光孔径 Clear Aperture ≥90%

焦距公差 EFL Tolerance ±1%

中心厚度公差 CT Tolerance (mm)±0.1

材料 Material 紫外熔石英

偏心 Centration Error ≤3′

面型 Surface Flatness λ/2@633nm

表面质量 Surface Quality 40/20

倒角 Bevel 0.2×45°

长春市金龙光电科技有限责任公司能够生产多种规格、半径、基底材料不同的平凸柱面镜、平凹柱面镜、双凸柱面镜、双凹柱面镜、弯月柱面镜。

另外，我们有石英平凸柱面透镜和石英平凹柱面透镜上百种现货库存，价格优惠，质量优良，可以满足您少量订购的需求。

金龙CYLPCXJGS1石英平凸柱面镜

紫外熔石英（JGS1）平凸柱面透镜

材　　料:JGS1（紫外熔石英）

设计波长:587.6nm

焦距公差:±1%

外形公差:+0.0/-0.1mm

厚度公差:±0.2mm

面　　型:λ/2@632.8nm

光洁度:60-40

偏　　心:<3'

有效孔径:>90%

倒　　边:<0.2×45°

镀　　膜:UV AR 290-370nm

金龙CYLPCXJGS1石英平凸柱面镜

紫外熔石英（JGS1）平凸柱面透镜 (尺寸及镀膜可按用户需求定制)单位(mm)

编号(NO.)	焦距(EFL)	长(L)	宽(H)	半径(R)	中心厚(Tc)	边厚(Te)	后焦距(BFL)
22J4359S	8.00	11.00	7.20	3.67	4.90	2.00	4.64
22J4918S	10.00	14.00	9.00	4.58	5.60	2.00	6.16
22J4748S	12.70	15.00	10.00	5.82	4.80	2.00	9.41
22J4794S	25.00	15.00	10.00	11.46	3.10	2.00	22.87
22J4862S	25.00	23.00	15.00	11.46	4.80	2.00	21.71
22J4426S	25.00	30.00	20.00	11.46	7.80	2.00	19.65
22J4107S	25.40	35.00	23.00	11.65	11.60	2.00	17.45
22J4305S	30.00	30.00	20.00	13.75	6.30	2.00	25.68
22J4878S	75.00	30.00	20.00	34.38	3.50	2.00	72.60
22J4395S	100.00	45.00	30.00	45.85	5.50	3.00	96.23
22J4147S	500.00	45.00	30.00	229.25	3.50	3.00	497.60
